올 뉴 카니발 디젤 배터리 델코 DF100L 자가 교체 (Delkor DF100L 배터리 DIY)

2017년부터 운행한 올 뉴 카니발 디젤이 작년 말 겨울 들어오면서 부터 종종 배터리도 방전이 되고

시동 걸때도 골골대다가 걸리는게 배터리 바꿀때가 됐나~ 싶었더니만.

역시나 지난주부터 1주일에 2번이나 배터리 방전되는 상황이 발생했습니다.



차량용 배터리는 3번정도 방전되면 거의 수명 끝났다고 봐야 하는지라 부랴부랴 배터리 자가교체를 위하여 주문했고.

어떤 배터리를 구매할까 하다가 그나마 가성비 괜찮은 델코 DF100L (Delkor DF100L) 로 구매 했습니다.



전에 타던 차도 배터리는 직접 자가교체 해봤던터라 부담없이 시작했고,

공업사 가서 교체하면 이래저래 공임비가 생각보다 비싸다 보니 배터리 정도는 자가교체 하셔도 좋을것 같습니다

(배터리 교체 어렵지 않아요)



원래 올 뉴 카니발 디젤 순정 배터리는 용량이 90A 이지만 이번에 100A로 올려서 구매 했습니다.

카니발이 시동이 꺼져도 좌우 전동 슬라이딩 도어와 트렁크 전동 도어도 있고,



이래저래 기본적으로 잡아 먹는 전류량이 많다 보니 더 효율이 좋지 않은것 같아 한단계 올려 구매했습니다.

(순정과 동일한 90A로 교체 하시는 분들은 고정 브라켓 손보지 않으셔도 되지만,

100A로 올려 교체 하시는 분들은 플라스틱 바닥 고정 부분을 조금 뜯어야 하니 이점 유의 하시고 구매 하시기 바랍니다)

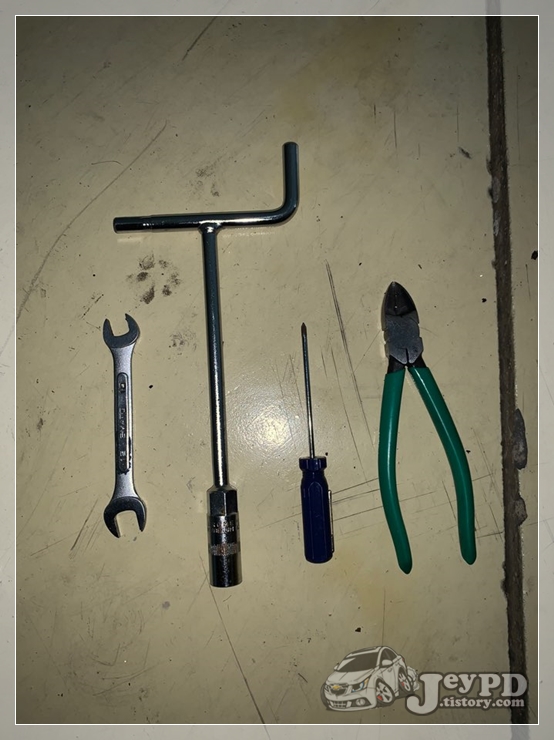

기본적으로 필요한 공구는 스패너, T 복스, 일자드라이버, 니퍼와 장갑정도만 있으면 됩니다.



스패너와 T 복스는 배터리 구매시 대부분 판매자가 대여를 해주니 없으신분들은 대여 하시면 됩니다.



니퍼는 위에 말씀드렸듯이 배터리 용량을 100A로 올릴시 배터리 크기가 달라 바닥부 플라스틱 고정부 수정용 입니다.

순정과 동일한 90A로 교체 하시는 분들은 니퍼는 필요 없습니다.

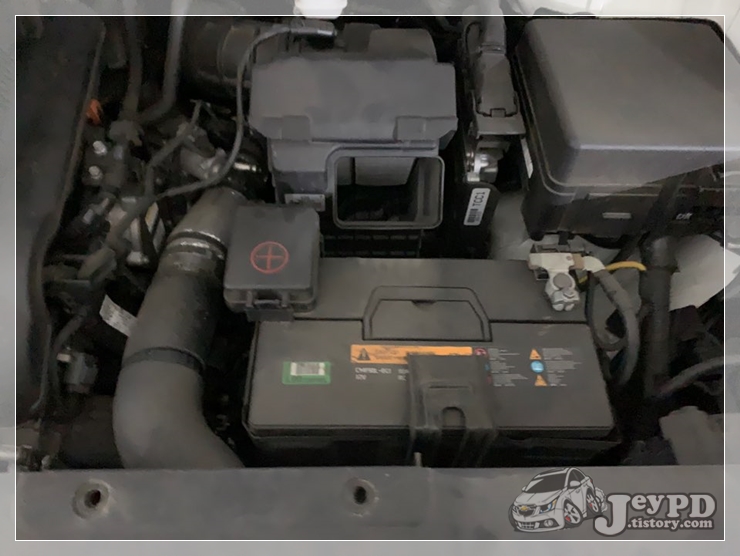

덕트 제거 전 사진이 없어져서 위 사진은 배터리 교체 완료 후 사진 사용했습니다



먼저 본네트를 열면 위 사진의 동그랗게 표시 해 놓은 덕트를 고정해 주는 플라스틱 리벳을 제거해야 합니다.

일자 드라이버만 있으면 쉽게 제거할 수 있습니다

(저는 차에 일자 드라이버가 있는줄 알았는데 없어서 작은 십자 드라이버로 하느라 고생했네요 ㅠ_ㅠ)



덕트 제거 전 사진이 없어져서 위 사진은 배터리 교체 완료 후 사진 사용했습니다



덕트 고정 플라스틱 리벳 제거 완료~

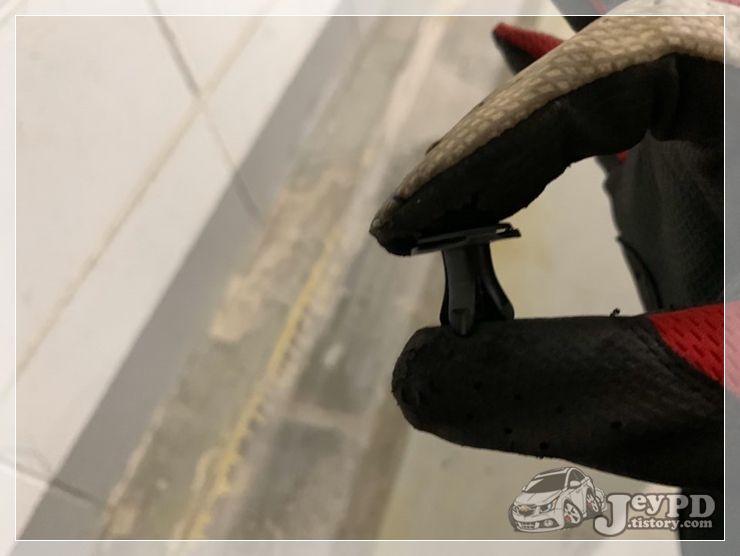

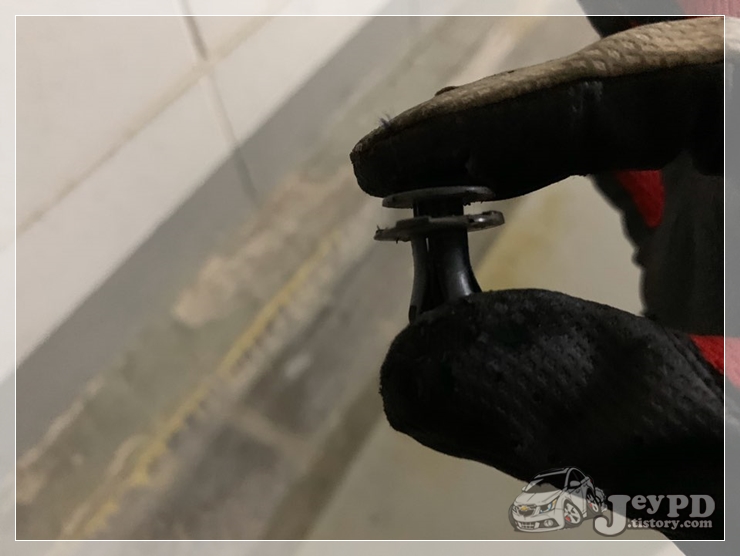

위 사진 보시면 아시겠찌만 리벳 구조가 눌러지면 다리가 벌려지고

열리면 다리가 좁아드는 구조이니 잘 이해하시고 뽑으시면 큰 어려움은 없으실 겁니다.





덕트를 잘 제거해 주고 옆에 고~이 모셔 둡니다









배터리 자가 교체시 가장 주의하셔야 할 부분은 전류 케이블 해체 순서 입니다.

꼭 "-" 먼저 해체 하시고, "+" 를 나중에 해체 하셔야 합니다.

교체 후 다시 연결하실때는 역순으로 "+"를 연결하고, "-"를 나중에 연결 하셔야 합니다.

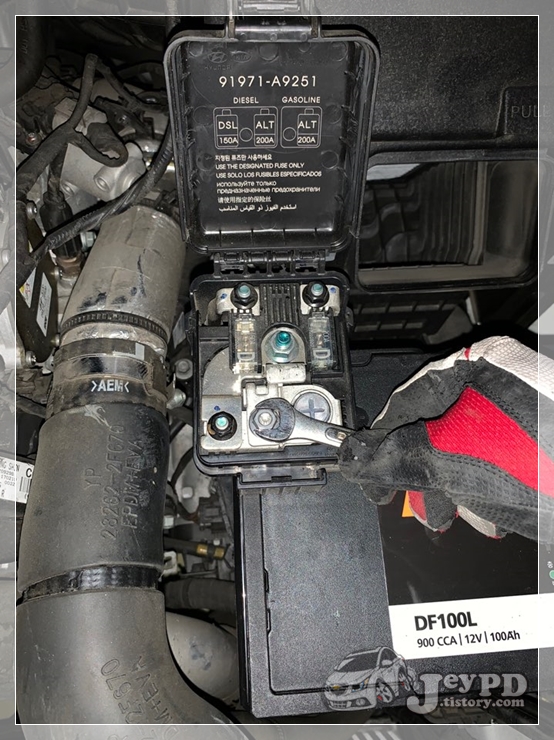

위 사진 부분의 너트를 살짝만 푸시면 배터리 접지부를 감싸는 동그란 부분이 느슨해 집니다.

너트를 완전히 푸실필요 없고 어느정도 느슨하게만 풀어주면 접지부에서 이탈 가능해 집니다.



배터리 탈거 마지막 공정 브라켓 탈거 입니다.



이때 T복스를 사용해야 수월합니다.

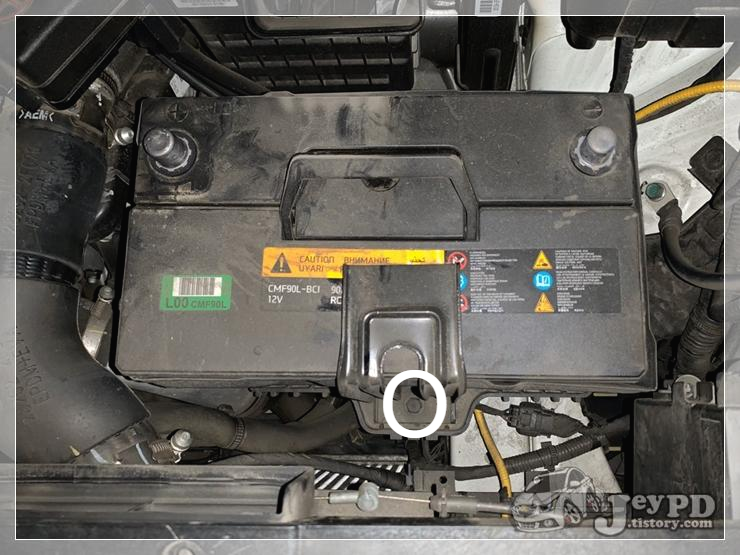

공간이 좁고 싶이가 있다 보니 동그라미 쳐놓은 부분의 볼트만 복스로 살살살살 돌려 주면 탈거가 됩니다.



볼트 길이가 길다보니 복스로 어느정도 느슨하게만 해놓고 손 넣어서 돌리는게 속 편합니다.



브라켓 사진 보시면 볼트 부분 하단에 붉은색 고무재질로 된게 있습니다.

본네트에서 볼트 풀었을때 떨어지지 않게 지지 해주는 녀석이나 너무많이 풀면 저녀석 마저도 떨어져 나가니 주의하면서 제거 브라켓 떼어 내시면 됩니다.

3년동안 고생한 순정 배터리 안녕, 3번이나 방전되서 나도 고생했단다.









배터리 용량 90A -> 100A로 업그레이드 하시는 분들은 위 동그란 부분 2군데를 니퍼로 뜯어 주셔야 합니다.

저 부분은 안뜯어 내면 수평이 안맞는데 수평이 안맞으면 브라켓이 제대로 고정이 안되니 꼭 뜯어 주시고,

아래 사진과 같이 제가 실수(?) 했던 부분들은 다른 분들은 유념 하시면 되겠습니다.

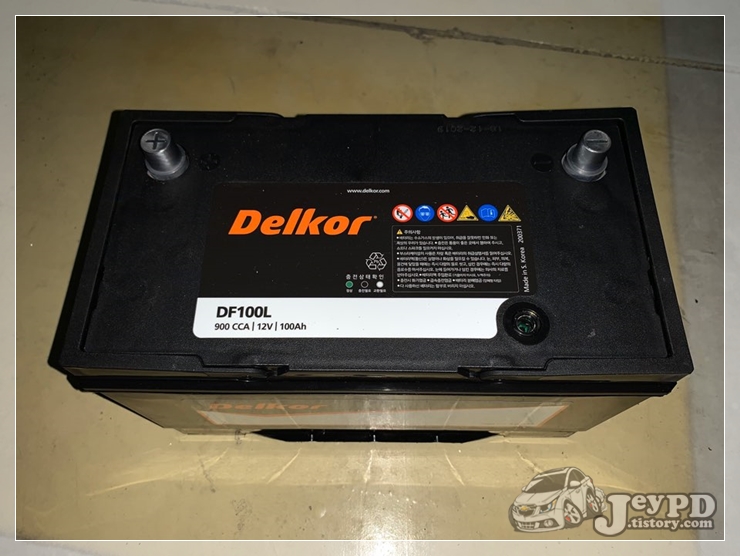

자! 새로 구매한 델코 DF100L (Delkor DF100L) 을 얹어 봅니다~



저는 옆구리 부분을 다 뜯지 않아도 되는데 저는 다 뜯어 버렸네요.

저 부분 다 뜯어도 큰 문제는 없으나 배터리가 무거워 들었다 내렸다 보면서 뜯는것도 고생인지라..









이제 조립은 분해의 역순으로~

신규 배터리 넣고, 브라켓 조립하고, 접지 조립순서는 꼭 "+", "-" 순으로 접지 시켜주고,

덕트까지 다 고정해주면 끝입니다~!



시동도 시원시원하게 한큐에 걸리고

체크 해보니 얼마전에는 수명이 없었던 배터리 충전률과 수명도 다시 생겼네요~!



자동차 배터리 자가교체 어렵지 않으니 조금이나마 비용 아끼셨으면 합니다.
